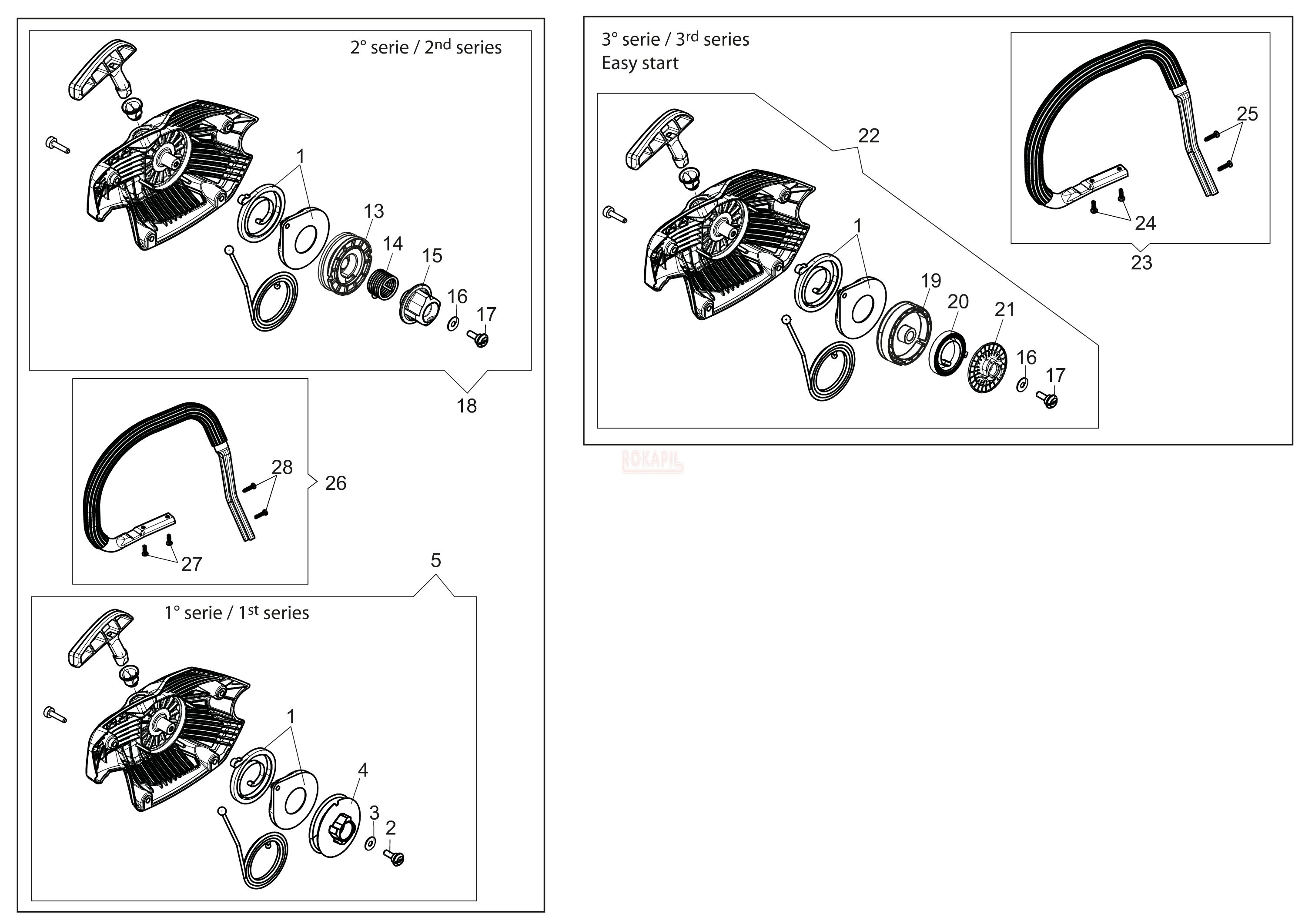

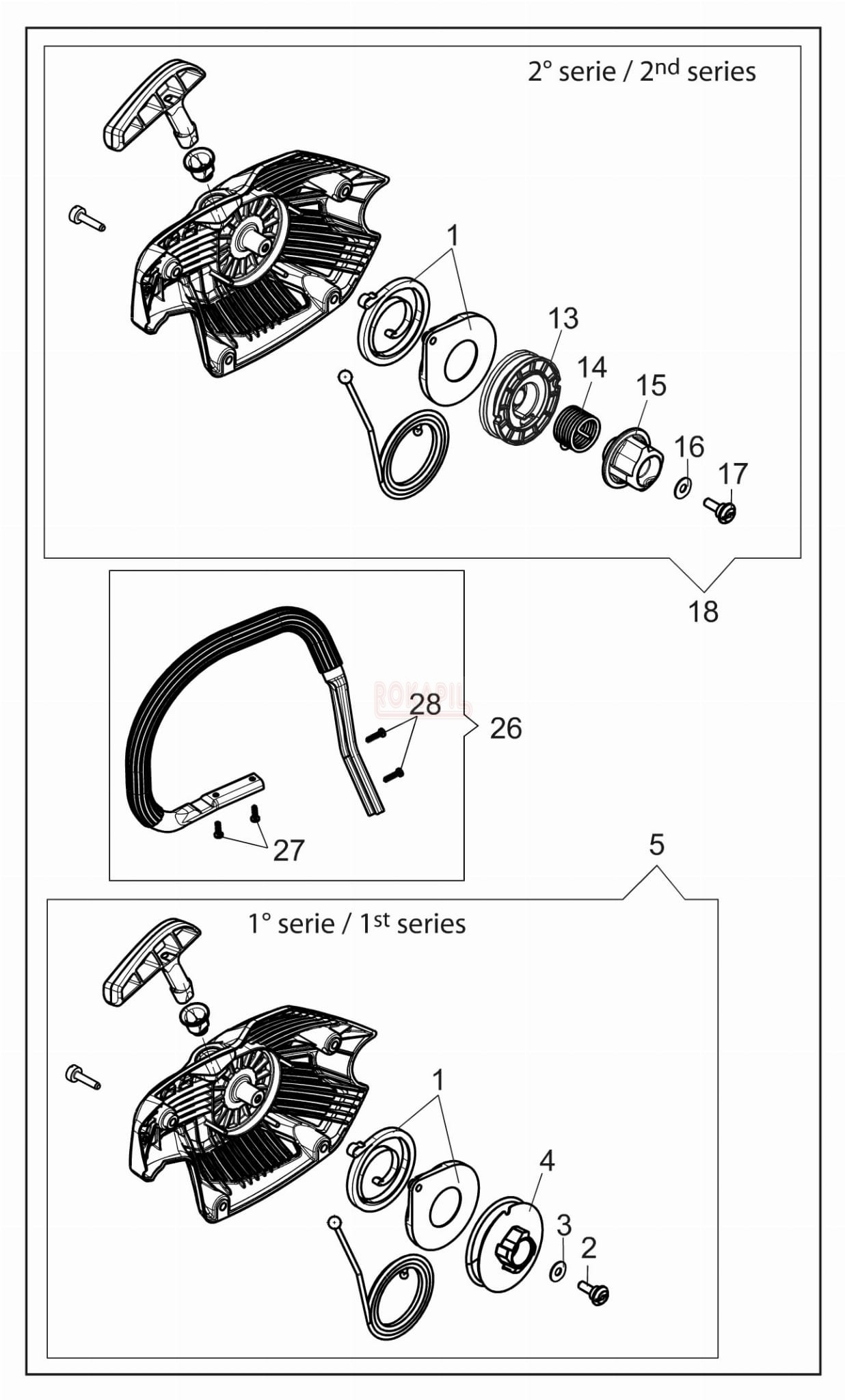

Rozrusznik, sprężyna, koło nawojowe, zębatka napędowa, uchwyt, śruba - części pilarki Oleo-Mac GSH 510 - schemat

Części oryginalne pilarki Oleo-Mac GSH 510

Numery części ze schematu:

1. Sprężyna rozrusznika

2. śruba (do numeru seryjnego SN 8388229999 włącznie, do rozrusznika 50312004AR)

3.Podkładka

• Oleo-Mac GSH 510 – stosowana do numeru seryjnego 8388229999

• Oleo-Mac GSH 560 – stosowana do numeru seryjnego 8408230000

4. Koło linowe

Uwaga – ważne informacje dotyczące kompatybilności:

• Oleo-Mac GSH 510 – stosowane do numeru seryjnego 8388229999

• Oleo-Mac GSH 560 – stosowane do numeru seryjnego 8408230000

5. Rozrusznik

Uwaga – ważne informacje dotyczące kompatybilności:

• Oleo-Mac GSH 510 – stosowany do numeru seryjnego 8388229999 oraz w uchwycie przednim 50312046R

• Oleo-Mac GSH 560 – stosowany do numeru seryjnego 8408230000 oraz w uchwycie przednim 50312046R

13. Koło pasowe

Uwaga – ważne informacje dotyczące kompatybilności:

• Oleo-Mac GSH 510 – stosowany od numeru seryjnego SN 8388230001

• Oleo-Mac GSH 560 – stosowany od numeru seryjnego  SN 8408230001

14. Sprężyna

Uwaga – ważne informacje dotyczące kompatybilności:

• Oleo-Mac GSH 510 – stosowany od numeru seryjnego SN 8388230001

• Oleo-Mac GSH 560 – stosowany od numeru seryjnego  SN 8408230001

15. Zębatka napędow

Uwaga – ważne informacje dotyczące kompatybilności:

• Oleo-Mac GSH 510 – stosowany od numeru seryjnego SN 8388230001

• Oleo-Mac GSH 560 – stosowany od numeru seryjnego  SN 8408230001

16. Podkładka ( napisz e-mail : rokapil@wp.pl )

17. Śruba

Uwaga – ważne informacje dotyczące kompatybilności:

• Oleo-Mac GSH 510 – stosowany od numeru seryjnego SN 8388230001

• Oleo-Mac GSH 560 – stosowany od numeru seryjnego  SN 8408230001

18.Rozrusznik kpl. (do daty 12.19)

Uwaga – ważne informacje dotyczące kompatybilności:

• Oleo-Mac GSH 510 – stosowany od numeru seryjnego SN 8388230001

• Oleo-Mac GSH 560 – stosowany od numeru seryjnego  SN 8408230001

19. Koło pasowe  (nowy typ, produkcja od stycznia 2020 roku)

20. Sprężyna (nowy typ, produkcja od stycznia 2020 roku)

21. Zębatka napędowa   (nowy typ, produkcja od stycznia 2020 roku)

22. Rozrusznik kpl.   (nowy typ, produkcja od stycznia 2020 roku)

23. Uchwyt kabłąkowy   (nowy typ, produkcja od stycznia 2020 roku)

24. Śruba uchwytu kabłąkowego

25. Śruba

26. Uchwyt (Pasuje do nowego i starego typu)

27. Śruba uchwytu kabłąkowego

28. Śruba

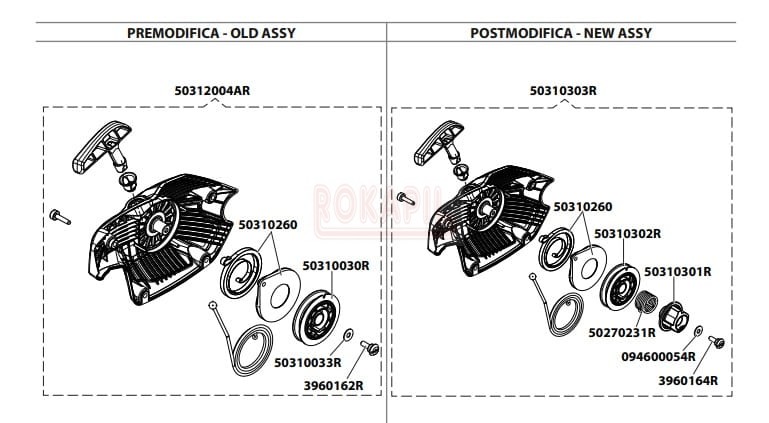

WAŻNE !

MODELE: Pilarki GSH 510 - GSH 560
TEMAT: Rozrusznik typu „Easy start”
OPIS: Modyfikacja wyrobu. Zastosowano nowy rozrusznik typu „Easy start”.
WSPÓŁWYMIENNOŚĆ: Tak, nowy zestaw ma numer katalogowy 50312082R musi być użyta łącznie z uchwytem
rozrusznika 50312092R
DOSTĘPNOŚĆ CZĘŚCI ZAMIENNYCH: Zestaw z przed modyfikacji 50310303R będzie nadal dostępny, uchwyt
50312046R będzie dostępny do wyczerpania zapasu magazynowego.
DATA WPROWADZENIA ZMIAN: Styczeń 2020.
