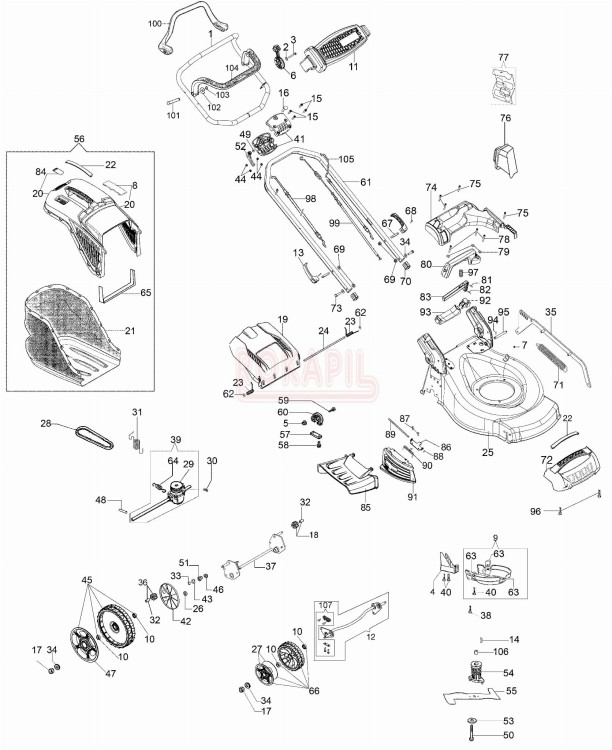

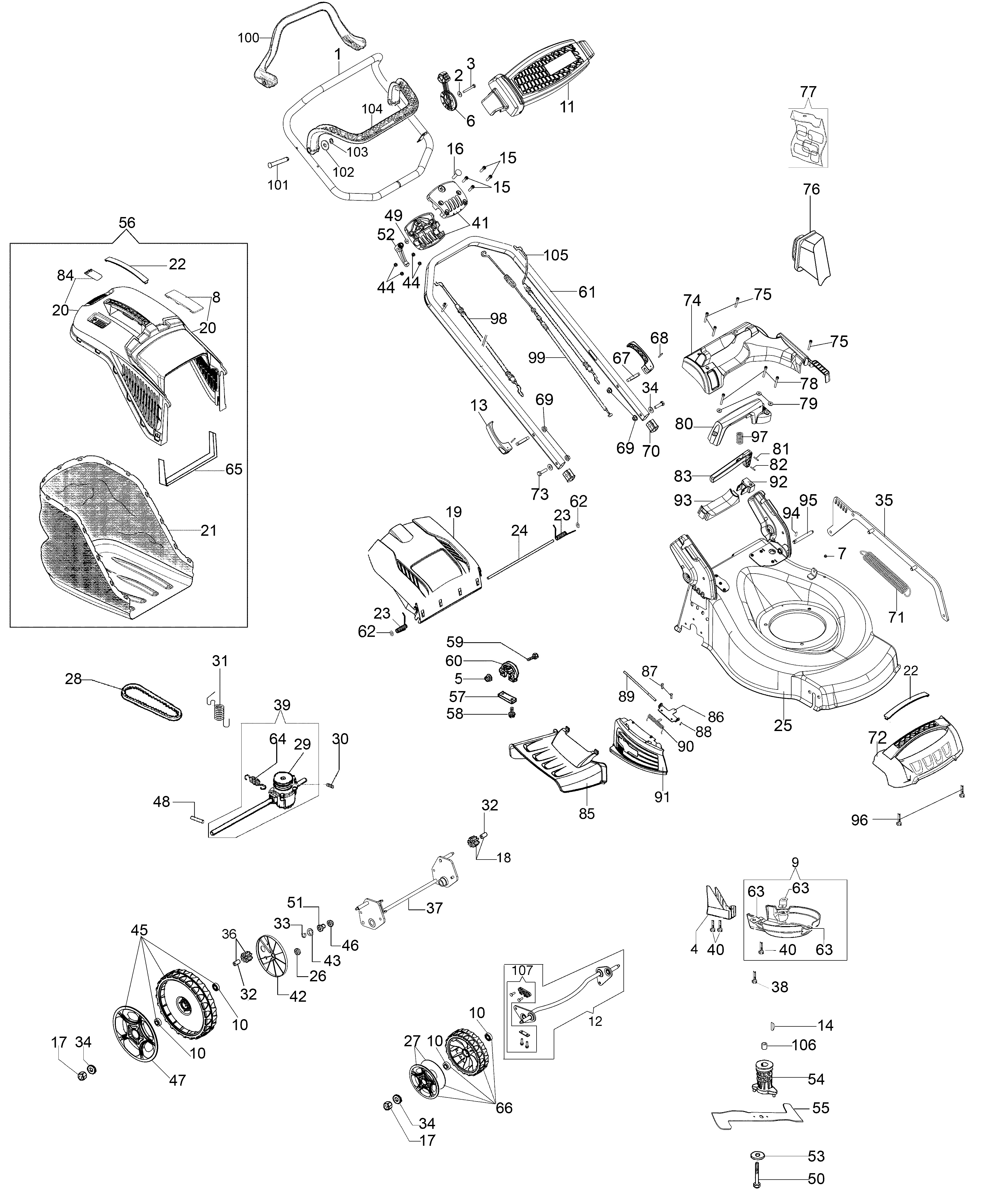

Części korpusu - nóż, piasta noża, kosz na trawę, linka hamulca, linka gazu , linka napędu, śruba, koło, uchwyt, dźwignia, przekładnia, pasek, podkładka - kosiarki spalinowej Oleo- Mac G 48 TBX ALLROAD EXA 4 - schemat

Części oryginalne kosiarki spalinowej

Oleo- Mac

G 48 TBX ALLROAD EXA 4

Niektóre części posiadają datę produkcji oraz informację od jakiego numeru seryjnego kosiarki były stosowane - spowodowane jest to tym, że w danym modelu, w ciągu kliku lat produkcji zostały zastosowane zmiany w konstrukcji danej kosiarki!

1. Uchwyt upper - brak

2. Podkładka - brak

3. Śruba - 2zł/szt.

4. Osłona paska klinowego - 19,50zł

5. Nakrętka- 1,50zł/szt.

6. Dźwignia gazu - 23,60zł

7. Wkładka - brak

8. Blokada - 26,50zł

9. Osłona - 31,30zł

10a. Łożysko - nowy typ - 49zł/szt.

(Stosowane od 10.2014roku )

10b. Łożysko - stary typ - 13,30zł/szt.

(Stosowane do 09.2014r.)

11. Panel sterowania - 81zł

12. Zestaw belki - nowy typ - 155zł

(Data wprowadzenia zmian 09.01.2015r.,

Od numeru seryjnego : 6275020572)

Nowy typ może być stosowany w starszych modelach!

Zestaw zawiera dwa wsporniki i przymiar do wykonywania otworów w korpusie)

13. Uchwyt - 36zł/szt.

14. Wpust piasty noża - 5,30zł

15. Śruba - 8zł/ dwie sztuki

16. Śruba uchwytu raczki - 4,60zł/szt.

17. Nakrętka - brak

18. Zębatka napędowa lewa- nowy typ- 31zł

(Data wprowadzenia zmian : 20.04.2015r.,

Od numeru seryjnego 6275173850)

Nowy typ pasuje do starszych modeli !

19. Osłona wyrzutu - 69zł

20. Rama - 120zł

21. Zbiornik na trawę - dół - 99zł

22. Pokrywa - 23,50zł

23. Sprężyna osi - 16,30zł

24. Oś deflektora - brak

25. Korpus - brak

26. Podkładka - 2,60zł/szt.

27a. Pokrywa koła przedniego - stary typ - brak

(Stosowana do 09.2014r.)

27b. Pokrywa koła przedniego - nowy typ -

16,30zł

(Stosowana od 10.2014r.)

28. Pasek klinowy - 53zł

29. Koło pasowe - 23zł

30. Sworzeń - 4,50zł/szt.

31. Sprężyna - 14,50zł

32. Tuleja zębatki napędowej - nowy typ -11,50zł

(Data wprowadzenia zmian - 20.04.2015r.,

Od numeru seryjnego : 6275173850)

Nowy typ pasuje do starszych modeli - tylko jeśli jest wymieniona cała zębatka!

18 i 36 na schemacie !  W innym wypadku tuleja nie będzie pasować do starszych modeli!

33. Pierścień sprężysty - brak

34. Podkładka - 6,20zł/szt.

35. Cięgno - brak

36. Zębatka napędowa prawa - nowy typ -31zł

(Data wprowadzenia zmian: 20.04.2015r.

Od numeru seryjnego: 6275173850)

Nowy typ pasuje do starszych modeli !

37. Tyla oś - brak

38. Śruba- brak

39. Przeniesienie napędu - 446zł

40. Śruba- 11,20zł/szt.

41. Mocowanie - 63,50zł

42a. Pokrywa koła - stary typ - 27zł

(Stosowana do 09.2014r.)

42b.Pokrywa koła - nowy typ - 33zł

(Stosowana od 10.2014r.)

43. Podkładka - brak

44. Nakrętka - 1,50zł/szt.

45. Koło kpl. tylne - 107zł

46. Pierścień - 6,40zł/szt.

47a. Pokrywa koła tylnego - stary typ - 24zł

(Stosowana do 09.2014r.)

47b. Pokrywa koła tylnego - nowy typ - 24zł

(Stosowana od 10.2014r.)

48. Wałek- 4,50zł

49. Podkładka - 8,20zł/szt.

50. Śruba noża - 16zł/szt.

51. Łożysko ślizgowe - 14,70zł

52.  Uchwyt - 55zł

53. Podkładka noża - 9,60zł

54. Uchwyt noża ?22,2mm - 45zł

55. Nóż 46cm mielący - 73zł

56. Zbiornik ściętej trawy - 346zł

57. Płytka - 7zł

58. Śruba I - 3zł/szt.

59.  Śruba - brak

60. Mocowanie koła kosiarki  - 19zł/szt.

61. Uchwyt - brak

62. Podkładka - 2zł/szt.

63. Mocowanie - 7,60zł/szt.

64. Sprężyna - 7,80zł

65. Mocowanie dolne kosza - 26,50zł

66. Koło kpl. przednie - 77zł

67. Trzpień zabezpieczający - 39,70zł/szt.

68. Sworzeń - 11,50zł/szt.

69. Nakrętka- 2,30zł/szt.

70. Korek - brak

71. Sprężyna - 36,90zł

72. Osłona przednia - 82zł

73. Śruba- brak

74. Pokrywa - brak

75. Śruba - brak

76. Zaślepka zestawu tnącego - do mulczowania

- 72zł

77. Zestaw etykiet  - 36zł

78-83. brak

84. Przesłona do kosza - 20,30zł

85. Deflektor boczny - 87zł

86. Mocowanie - 33zł

87. Nit - brak

88. Pierścień- 6,50zł/szt.

89. Trzpień - 28zł

90. Sprężyna osłony bocznej- 30zł

91. Klapa boczna - 65zł

92. Mocowanie - brak

93. Blokada - brak

94. Sworzeń - brak

95. Trzpień - brak

96. brak

97.brak

98. Linka gazu - 44zł

99. Linka napędu - 74zł

100. Dźwignia napędu - 58zł

101. Sworzeń - 9zł/szt.

102. Podkładka - 3zł/szt.

103. Pierścień sprężysty - 1,30zł/szt.

104. Dźwignia hamulca- brak

105. Linka hamulca - 45zł

106. Dystans - brak

107. Uchwyt kpl. -nowy typ-32zł

(Data wprowadzenia zmian - 09.01.2015t.,

Od numeru seryjnego: 6275020572)

Nowy typ pasuje do starszych modeli - tylko  w momencie wymiany całego zestawu belki!

Numer 12 na schemacie !

Zestaw zawiera dwa wsporniki i przymiar do wykonania otworów  w korpusie.
