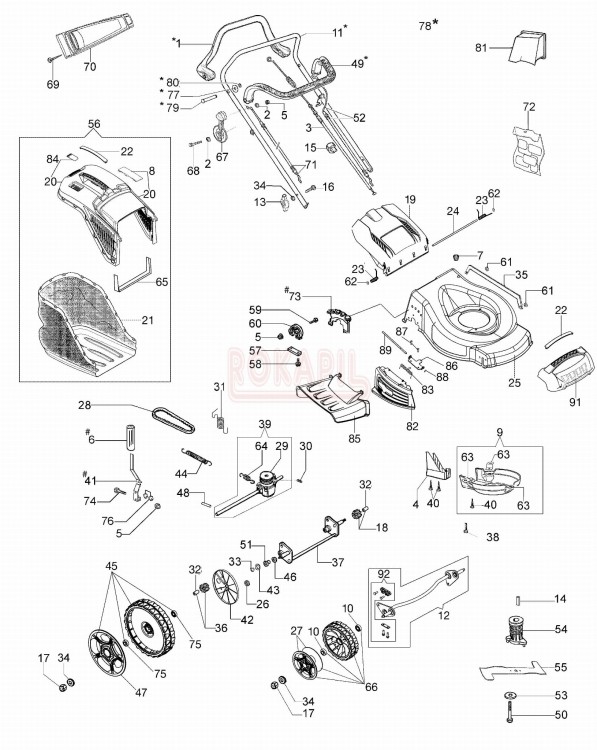

Części korpusu - nóż, piasta noża, kosz na trawę, linka hamulca, linka gazu, przekładnia, pasek, koło, śruba, koło, uchwyt, dźwignia, podkładka - kosiarki spalinowej Oleo- Mac G 48 TBR ALLROAD PLUS 4 - schemat

Części oryginalne kosiarki spalinowej

Oleo- Mac

G 48 TBR ALLROAD PLUS 4

Produkcja do 2018roku!

Od 2018r. - KLIKNIJ TU!

Niektóre części posiadają datę produkcji oraz informację od jakiego numeru seryjnego kosiarki były stosowane - spowodowane jest to tym, że w danym modelu, w ciągu kliku lat produkcji zostały zastosowane zmiany w konstrukcji danej kosiarki!

1. Dźwignia napędu - 58zł

2. Podkładka - brak

3a. Linka napędu -stary typ - 67zł

(Stosowana do 27.02.2014r, do numeru seryjnego: 6274098774)

3b. Linka napędu - nowy typ- 69zł

(Data zastosowania zmiany: 28.02.2014r.,

od numeru seryjnego: 6274098775)

Nowy typ linki można zastosować w starszym modelach - tylko przy zmianie całego zestawu: Przekładnia napędu, linka napędu, pasek, sprężyna (numery 39, 31, 28, 3 na schemacie)! W innym wypadku nie będzie pasować!

4. Osłona paska klinowego - 19,30zł

5. Nakrętka - 1,50zł/szt.

6. Pokrętło - 26,50zł

7. Przelotka - brak

8. Blokada - 26,50zł

9. Osłona - 31,30zł

10a. Łożysko - stary typ 27mm -

13,30zł/szt.

(Stosowane do 09.2014roku)

10b. Łożysko - nowy typ - 49zł/szt.

(Stosowane od 10.2014roku)

11. Uchwyt - 153zł

12. Zestaw belki- nowy typ -155zł

(Data wprowadzenia zmian 09.01.2015r.,

Od numeru seryjnego 6275020572)

Nowy typ pasuje do starszych modeli!

Zestaw zawiera dwa wsporniki i przymiar do wykonania otworów w korpusie.

13. Pokrętło napinające - 25zł/szt.

14. Wpust piasty noża - 6,60zł

15. Opaska - 3zł/szt.

16. Śruba - 4,60zł/szt.

17. Nakrętka - brak

18. Zębatka napędowa lewa - nowy typ -

31zł

(Data wprowadzenia zmian 20.04.2015r,

Od numeru seryjnego : 6275173850)

Nowy typ pasuje do starszych modeli!

19. Osłona - 69zł

20. Rama - 119zł

21. Zbiornik ściętej trawy - część dolna - 98zł

22. Pokrywa - 23,50zł

23. Sprężyna osłony - 33,20zł/szt.

24. Oś deflektora - 14zł

25. Korpus -brak

26. Podkładka - 2,70zł/szt.

27a. Pokrywa koła - stary typ - brak

27b. Pokrywa koła - nowy typ - 16,30zł/szt.

(Stosowana od 10.2014r.)

28. Pasek klinowy 700Li - 53zł

29. Koło pasowe - 23zł

30. Sworzeń- 4,40zł/szt.

31a. Sprężyna - stary typ -13,40zł

(Stosowana do 27.02.2014r.,

Do numeru seryjnego: 6274098774)

31b. Sprężyna - nowy typ - 15,80zł

(Data wprowadzenia zmian 28.02.2014r.,

Od numeru seryjnego: 6274098775)

Nowy typ pasuje do starszych modeli - tylko jeśli zostanie wymieniony cały zestaw:

Przekładnia, sprężyna i linka napędu. Numery 39, 31, 3b - na schemacie !

W innym wypadku sprężyna nie będzie pasować!

32. Tuleja zębatki- nowy typ - 11,50zł/szt.

(Data wprowadzenia zmian 20.04.2015r.,

Od numeru seryjnego : 6275173850)

Nowy typ pasuje do starszych modeli - tylko jeśli zostanie wymieniona cała zębatka z tuleją:

numer 18 - na schemacie! W innym wypadku tuleja nie będzie pasować!

33. Pierścień sprężysty - brak

34. Podkładka - 6,20zł/szt.

35. Cięgno - 83zł

36. Zębatka napędowa prawa - nowy typ - 31zł

(Data wprowadzenia zmian: 20.04.2015r.,

Od numeru seryjnego : 6275173850)

Nowy typ pasuje do starszych modeli!

37. Tylna oś - 274zł

38. Śruba -brak

 39. Przeniesienie napędu - nowy typ - 406zł

( Data wprowadzenia zmian: 28.02.2014r.,

Od numeru seryjnego: 6274098775)

Nowy typ pasuje do starszych modeli - tylko jeśli zostanie wymieniony cały zestaw:

Przekładnia, sprężyna oraz linka napędu. Numer 39,31b ,3b na schemacie!

 40. Śruba- 2,30zł/szt.

41. Dźwignia - 36zł

42a. Pokrywa koła - 27zł/szt.

(Stosowana do 09.2014r.)

42b.Pokrywa koła - 33zł/szt.

(Stosowana od 10.2014r.)

43. Dystans - 2,30zł/szt.

44. Sprężyna - 17,70zł

45. Koło kpl. tylne - 107zł/szt.

46. Podkładka - 6,40zł/szt.

47a. Kołpak koła tylnego - stary typ- 23,90zł

(Stosowany do 09.2014r.)

47b. Kołpak koła tylnego - nowy typ - 19,70zł

 (Stosowany od 10.2014r.)

48. Kołek ustalający - 4,40zł

49. Dźwignia hamulca -brak

50. Śruba noża-  16zł

51. Tuleja - 14,70zł/szt.

52. Linka hamulca silnika- 33zł

53. Podkładka - 9,60zł

54. Uchwyt noża ?22,2mm - 36zł

55. Nóż - 73zł

56. Zbiornik ściętej trawy - 346zł

57. Płytka - 7zł/szt.

58. Śruba - 3zł/szt.

59. Śruba -brak

60. Mocowanie- 18,60zł

61. Podkładka I- 6,70zł/szt.

62. Podkładka II- 2zł/szt.

63. Mocowanie - 7,60zł/szt.

64. Sprężyna przekładni - 7,80zł

65. Podstawa mocowania kosza- 26,60zł

66. Koło kpl. przednie - 76zł

67. Dźwignia gazu - 22zł

68. Śruba III- 2zł

69. Śruba IV-  1zł

70. Panel sterowania - 26zł

71. Linka gazu - 69zł

72. brak

73. Gniazdo dźwigni regulacji

wysokości- 44,90zł

74. Śruba- 9,80zł/szt.

75a. Łożysko - nowy typ - 49zł/szt.

(Stosowane od 10.2014r.)

75b. Łożysko - stary typ - 13,30zł/szt.

(Stosowane do 09.2014r.)

76. Sprężyna - 29zł

77. Podkładka-3zł

78. Zespół dźwigni- 315zł

W skład dźwigni wchodzą numery 1, 11, 49, 77, 79, 80 na schemacie!

79. Trzpień zabezpieczający - 9zł

80. Pierścień sprężysty - 1,30zł/szt.

81. Zaślepka zestawu tnącego/

korek do mulczowania trawy- 72zł

82. Klapa boczna - 65zł

83. Sprężyna klapy bocznej -30zł

84. Przesłonka- 20,30zł

85. Deflektor - 87zł

86. Mocowanie - 33zł

87. Nit - brak

88. Pierścień zabezpieczający - 6,50zł/szt.

89. Trzpień zabezpieczający - 28zł

90. Dźwignia - 93zł

W skład dźwigni wchodzą numery 6, 41, 73 na schemacie)

91. Osłona przednia -  82zł

92. Uchwyt kpl.- nowy typ -32zł

(Data wprowadzenia zmian: 09.01.2015r.,

Od numeru seryjnego : 6275020572)

Nowy typ pasuje do starszych modeli - tylko jeśli zostanie wymieniony cały zestaw.

Numer 12 na schemacie.

Zestaw zawiera dwa wsporniki i przymiar do wykonywania otworów w korpusie!
